Тут часть 1: https://likeabus.ru/manualstory/2026/09/02/srv6-frr-lab.html
Тут часть 2: https://likeabus.ru/manualstory/2026/09/06/srv6-frr-lab-te.html
Тут часть 2.5: https://likeabus.ru/manualstory/2026/09/13/srv6-frr-lab-ctrl.html

Мы до этого уже сделали полноценную лабу с SRv6, контроллером, который по BGP-LS собирает инфу и управляет трафиком на хостах. Сейчас же захотелось пойти дальше и проверить то, как вся эта наша возня будет реагировать на отказы.

То есть в этой части, будем ломать. Потом чинить. Собирать данные и делать вывода.

Но, перед тем как всё сломать, нам нужно добавить кое-чего. Давайте по очереди.

Во-первых нам нужна нагрузка

Тут я решил идти проверенным путём и просто пускать трафик используя iperf. Почему его, а не TRex к примеру? Да всё просто, у меня в любом случае пакеты пойдут через ядро, т.к. это всё контейнеры в моём WSL и нормального userspace никак не получу, поэтому прироста по полосе не сделать, а вот проблем с ним будет точно много.

Для iperf есть удобный контейнер, nicolaka/netshoot, хорошая сборка, там куча всякого добра полезного для сетевиков лежит. Мы её кстати и у себя в проде используем для подобных задач, где надо что-то с куба потестить.

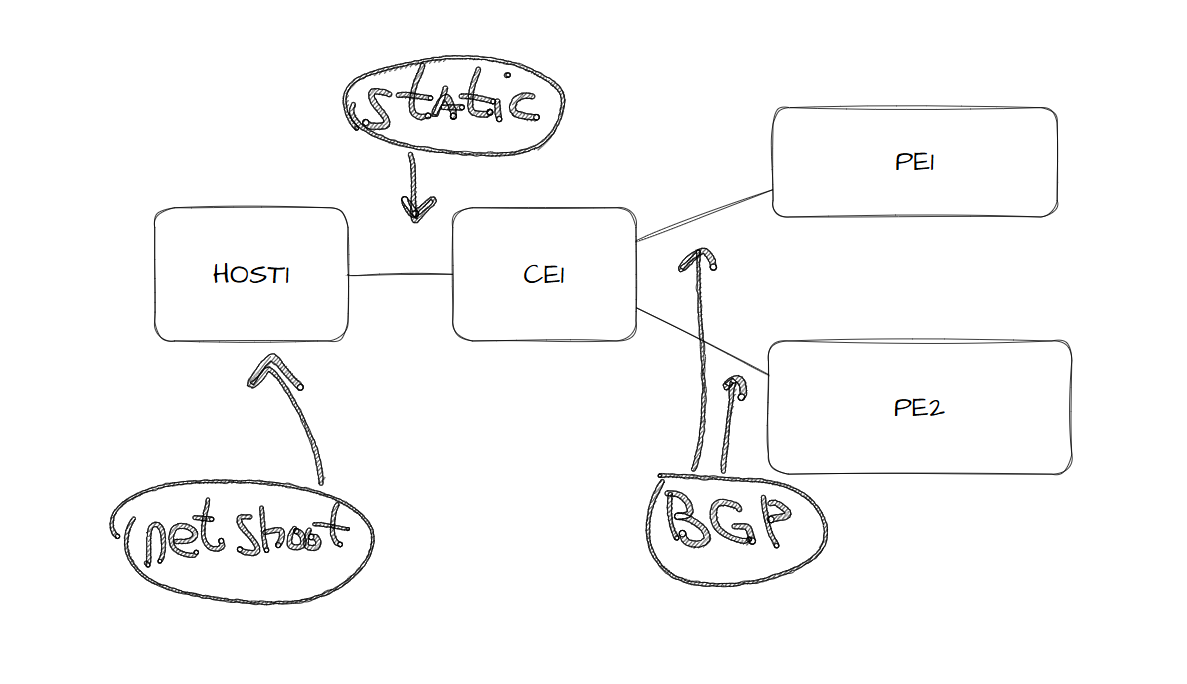

Короче вот этот образ взял, поставил за CE и на нём разместил префиксы, которые уйдут с CE по BGP в PE.

Вот, что-то типа такого: Нетшут"

Ну и с другой стороны тоже самое. В итоге у нас уже может пройти трафик напрямую от H1 до H2. Го проверим:

likeabus@DESKTOP-BEF0PVR:~/srv6-frr-lab$ sudo docker exec -it clab-srv6-lab2-h2 iperf3 -s -i 0.1 &
[3] 3332309

likeabus@DESKTOP-BEF0PVR:~/srv6-frr-lab$ sudo docker exec -it clab-srv6-lab2-h1 iperf3 -c 10.2.0.2 -u -b 100M -t 60 -i 0.1
Connecting to host 10.2.0.2, port 5201
[  5] local 10.1.0.2 port 42323 connected to 10.2.0.2 port 5201
[ ID] Interval           Transfer     Bitrate         Total Datagrams
[  5]   0.00-0.10   sec  1.19 MBytes  99.9 Mbits/sec  864
[  5]   0.10-0.20   sec  1.19 MBytes   100 Mbits/sec  864
[  5]   0.20-0.30   sec  1.19 MBytes   100 Mbits/sec  863
[  5]   0.30-0.40   sec  1.19 MBytes  99.9 Mbits/sec  863
[  5]   0.40-0.50   sec  1.19 MBytes   100 Mbits/sec  863
[  5]   0.50-0.60   sec  1.19 MBytes   100 Mbits/sec  864
[  5]   0.60-0.70   sec  1.19 MBytes   100 Mbits/sec  863

...

Кайф, трафик льётся как водичка, значит тут всё!

Во-вторых нужен мониторинг

Не будем же мы бегать и руками каждый счетчик собирать, а потом сравнивать. Не ну можно конечно обмазаться какими-то скриптами, но мы парни взрослые, делаем нормально. Короче добавляем ещё парочку контейнеров:

  • ВикторияМетрикс
  • Графана

Нормальная, “индастри реди” схема!

Так, ну скачали, добавили в скрипт по запуску, остаётся вопрос как метрики то собирать?? Можно конечно налепить тут всяких SNMP, телеметрий и прочий херни, но зачем, когда у нас это всё в лабе?

Короче, взял и начал собирать метрики напрямую с интерфейсов containerlab. Вот так:

sudo cat /proc/$(sudo docker inspect -f '' clab-srv6-lab2-p1)/net/dev

Размазываем это всё на весь парк и получаем сбор метрик со всех наших интерфейсов и отрисовку в графане! Конечно же я не делал тут все эти штуки сам, у меня есть покорный Клод (на всякий напишу с большой).

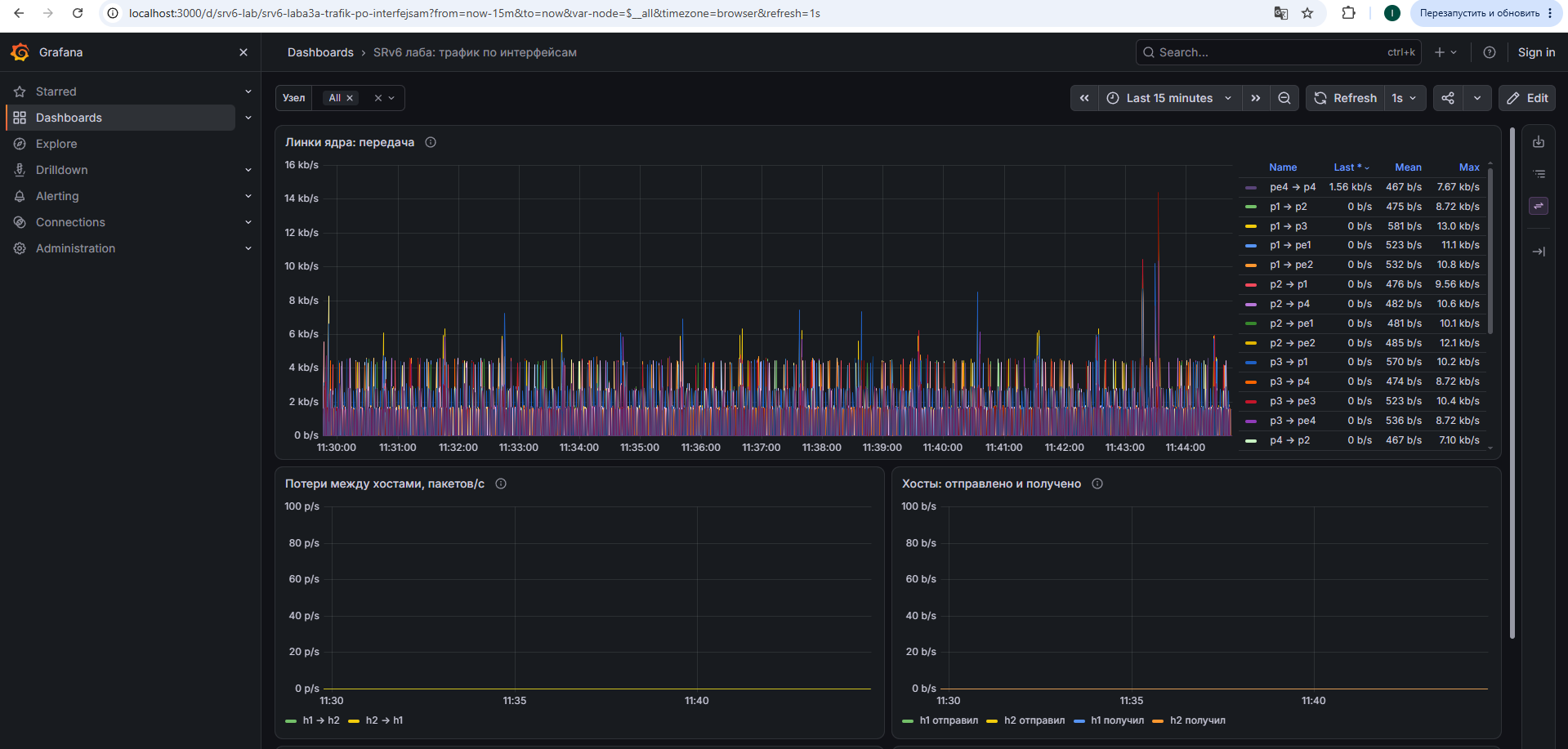

В итоге вышло вот так:

Графана"

Обратите внимание, вот этот трафик, который на графике - это ISIS пакетики. Я когда впервые запустил, там вообще был флуд под 1Mbps, выключил padding и стало сильно лучше.

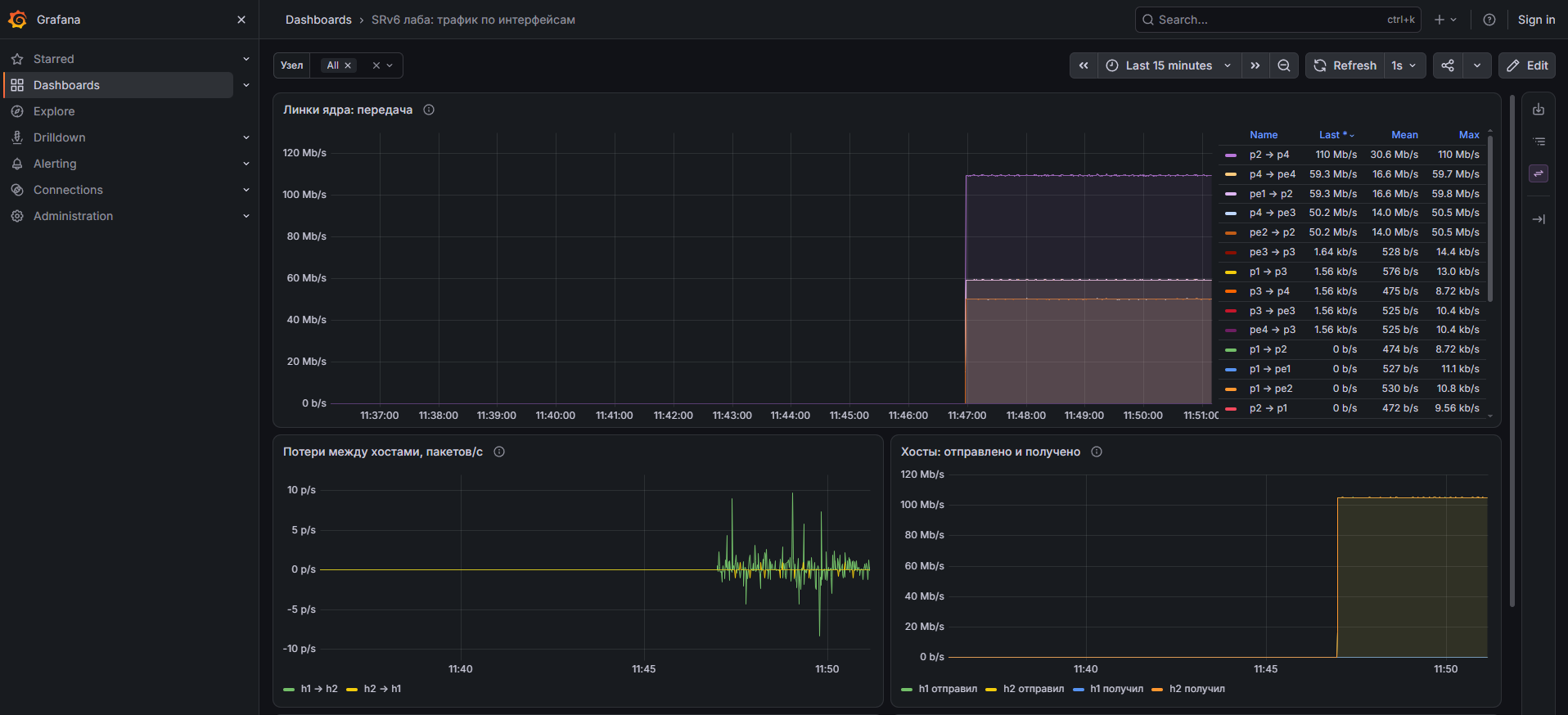

А если запустить трафик, то вот так:

Графана под нагрузкой"

Я пускаю не больше 100Mpbs, просто потому что это ведь мой домашний комп, и там внутри него сильнее шурудить не хочется, да и для тестов отказов достаточно будет этого.

В-третьих удобство

В общем, я конечно же не собираюсь сам запускать трафик, ходить и в консоли скрипты эти жмякать, у меня есть контроллер, пусть там и будет эта кнопка. Мной сказано - Клодом сделано.

Вот такая кнопка появилась в менюшке:
Кнопка газа

Суть проста, она запускает iperf с клиента и сервера, с указанными в ней параметрами. И плюс показывает текущее состояние.

Так, ну трафик пустили - ок, но для нормального теста отказа, нужно чтобы он гарантированно прошёл по какому-то из плечей.

Для этого нужно добавить ещё одну кнопку управления. Делать ничего сложного она не будет, просто меняет метрики ISIS на P узлах, таким образом они будут либо участвовать в потоке трафика, либо выбывать, при этом переключение на них произойдёт автоматически:
Кнопка плечо

Получается такая картина: жмёшь на кнопку трафика и выбираешь по какому пути он должен пройти - получаешь гарантированный трафик флоу с полосой 100 Mbps.

Когда вот это всё сделал, обнаружил такую проблемку, что у меня не равномерно трафик балансируется на PE-узлах, т.е. не хватало видимо энтропии ему. Я не стал как-то сильно усложнять всю схему и что-то там изменять в плане нагрузки, просто добавил flow label и включил его на всех нодах.

net.ipv4.fib_multipath_hash_policy: 1
net.ipv6.seg6_flowlabel: 1

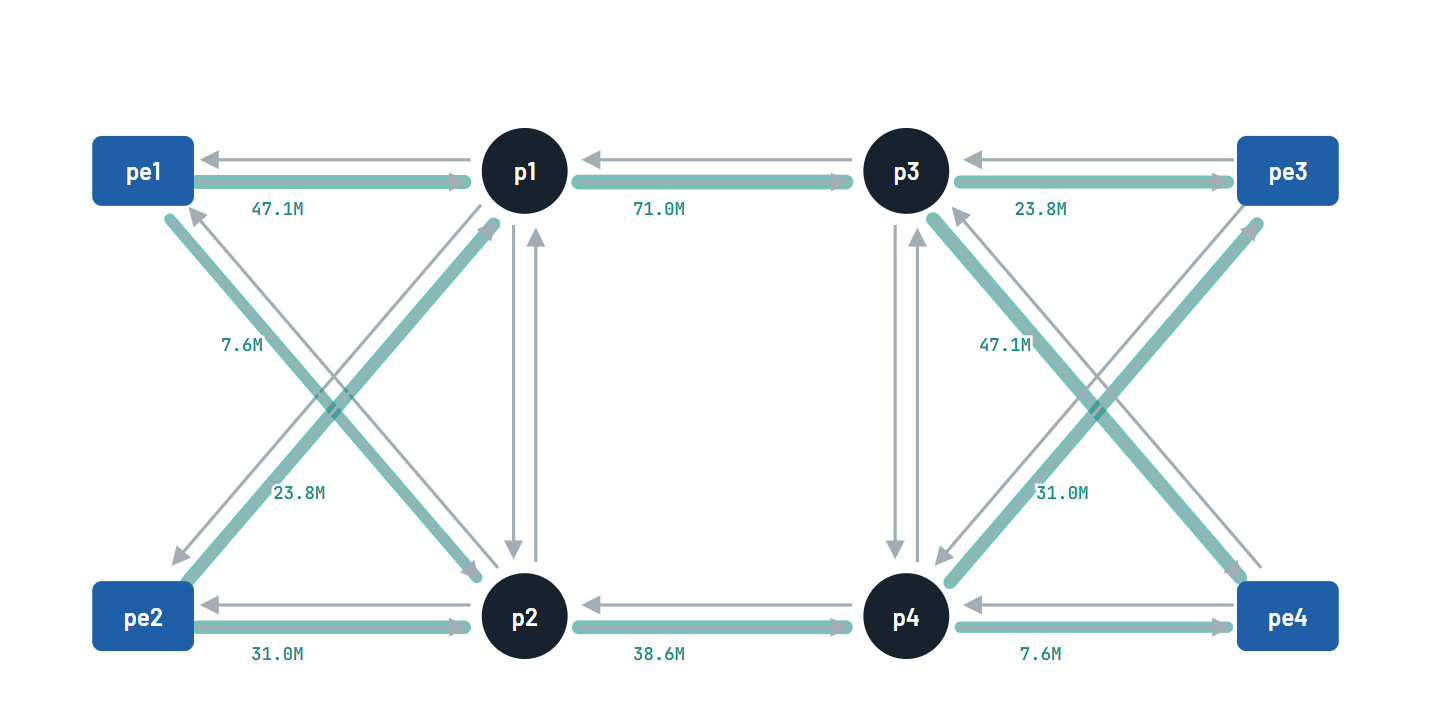

После этого всё сразу пошло как надо и пакеты размазались по всей сети.

А, ну ещё я попросил клода добавить текущий bps линка прям в контроллер, чтобы быстро видеть есть там трафик или нет, без переключения в окно с графаной.

В итоге получилось вот так:
Размазалось

Ещё один, немаловажный пункт удобства - это дизайн. Как вы уже заметили, контроллер превратился в нечто большее, а не только штуку для выбора маршрутов. Поэтому я подумал, подраскинул мозгами так сказать, покумекал… В итоге решил, что теперь он будет называться БУДКА. Ну типа сигнальная будка. Плюс ему нужен какой-то символ - очевидно тоже будка. И конечно же тёмная тема. Куда ж без неё.

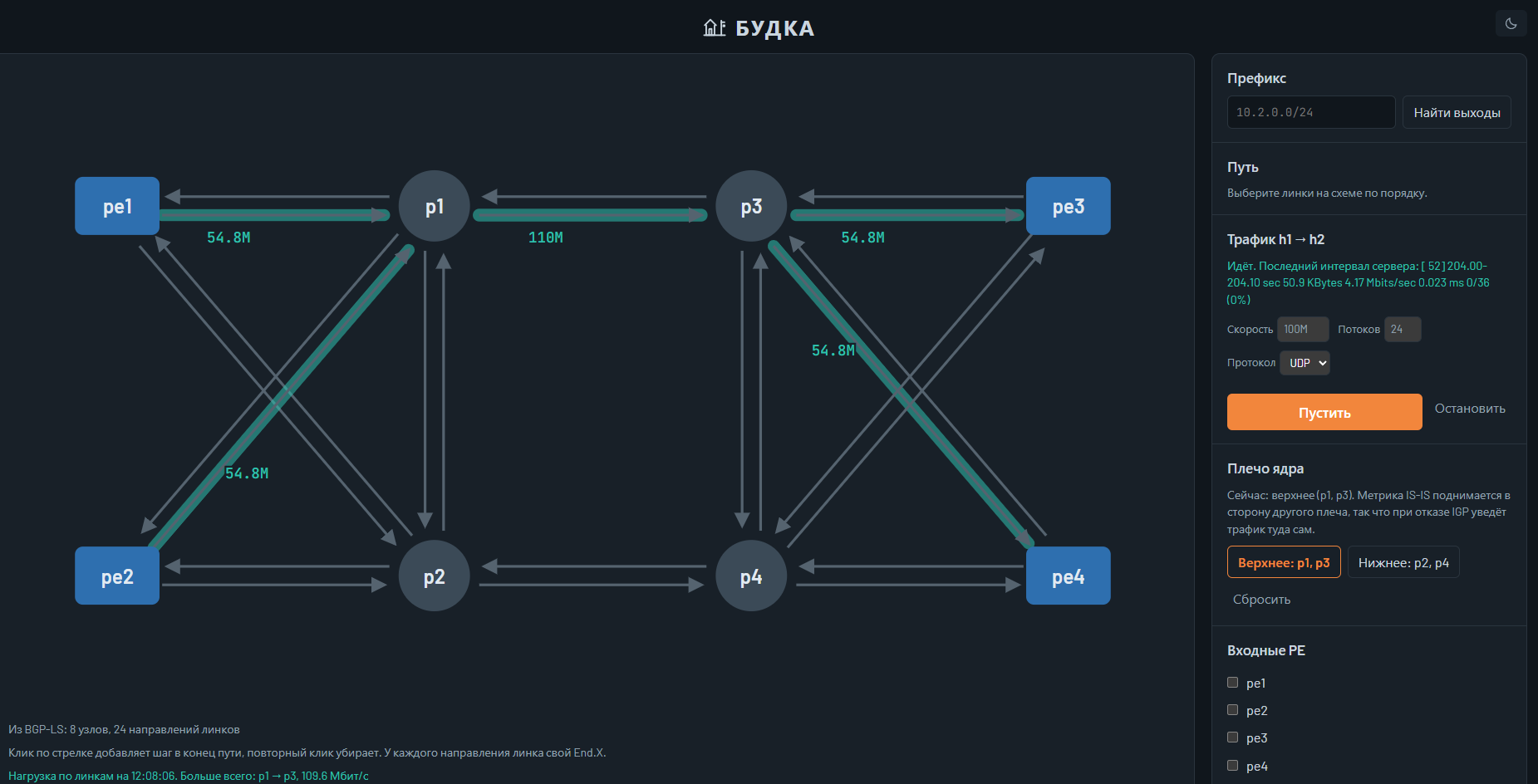

Итог: Будка

Темы переключаются, трафик запускается, всё отрисовывается, можно выбрать приоритет плеча или вообще задать какой-то ТЕ маршрут.

Единственное, что я не стал уже как-то обходить и решать, так это то, что если мы задаём ТЕ, то т.к. это реализуется статикой и используются End.X функции, то при явном выпадении такого интерфейса, у нас будет гарантированный drop, а у меня на схеме их не так много, чтобы построить наглядную схему с автоматическим переключением под нагрузкой в условиях TE. Поэтому просто дальше я не буду его использовать, но он работает и в целом можно добавить ещё штук 8 P узлов в ядро и станет тогда очень просто и наглядно делать тесты прям с учетом какого-то конкретного ТЕ маршрута.

Кажется можно ломать?

Ну собственно да, мы всё сделали, что хотели предварительно. Можно всё это теперь сломать и заново починить.

Единственная проблема, это то, что у меня всё-таки это лаба, причем не просто лаба, а лаба в контейнере, сам который живёт в другом контейнере. Жаба гадюку, ага. Не получается тут как-то честно выключать ноду, т.к. если containerlab теряет узел, то после его старта, не может привязать интерфейс корректно. Я что-то там пытался это починить, но безрезультатно. Решил, что буду просто делать следующие тесты:

  • выключать отдельные линки
  • гасить все линки узла разом, как при потере питания
  • дропать трафик через tc, чтобы линк оставался в up, но вся контролька ломалась

Тут конечно же возникла идея добавить это тоже в Будку, но не стал, т.к. кажется суть её всё-таки в управлении трафиком, а не в том, чтобы его ломать :) Поэтому просто попросил Клода написать мне простой скрипт, который будет делать какие-то действия, ждать N время и делать следующие. Просто в общем повторить действия инженера, который тестирует отказы. А потом уже мы соберём это всё, посмотрим в графану и будем делать выводы.

Скрипт получился вот такой:

# Сценарии:
#   uplink     один аплинк PE в ядро гаснет
#   downlink   линк PE в сторону CE гаснет, проверяет dual-homing
#   both       оба аплинка PE сразу: PE остаётся без ядра
#   box        вся коробка P: все линки гаснут, как при потере питания
#   pe         весь PE целиком
#   hang       узел P завис: линки подняты, carrier есть, пакеты пропадают

scenario() {
  local title="$1" break_cmd="$2" fix_cmd="$3"
  n0=$(mark)                       # отметка в логе сервера iperf
  eval "$break_cmd"; sleep "$BREAK_WAIT"
  echo -n "    потери на отказе:   "; losses "$n0"
  n0=$(mark)
  eval "$fix_cmd";   sleep "$FIX_WAIT"
  echo -n "    потери на возврате: "; losses "$n0"
}

Сначала ломает раз, потом два, потом три, в конце всё это сгружает в файлик тхт.

Ок. Делаем.

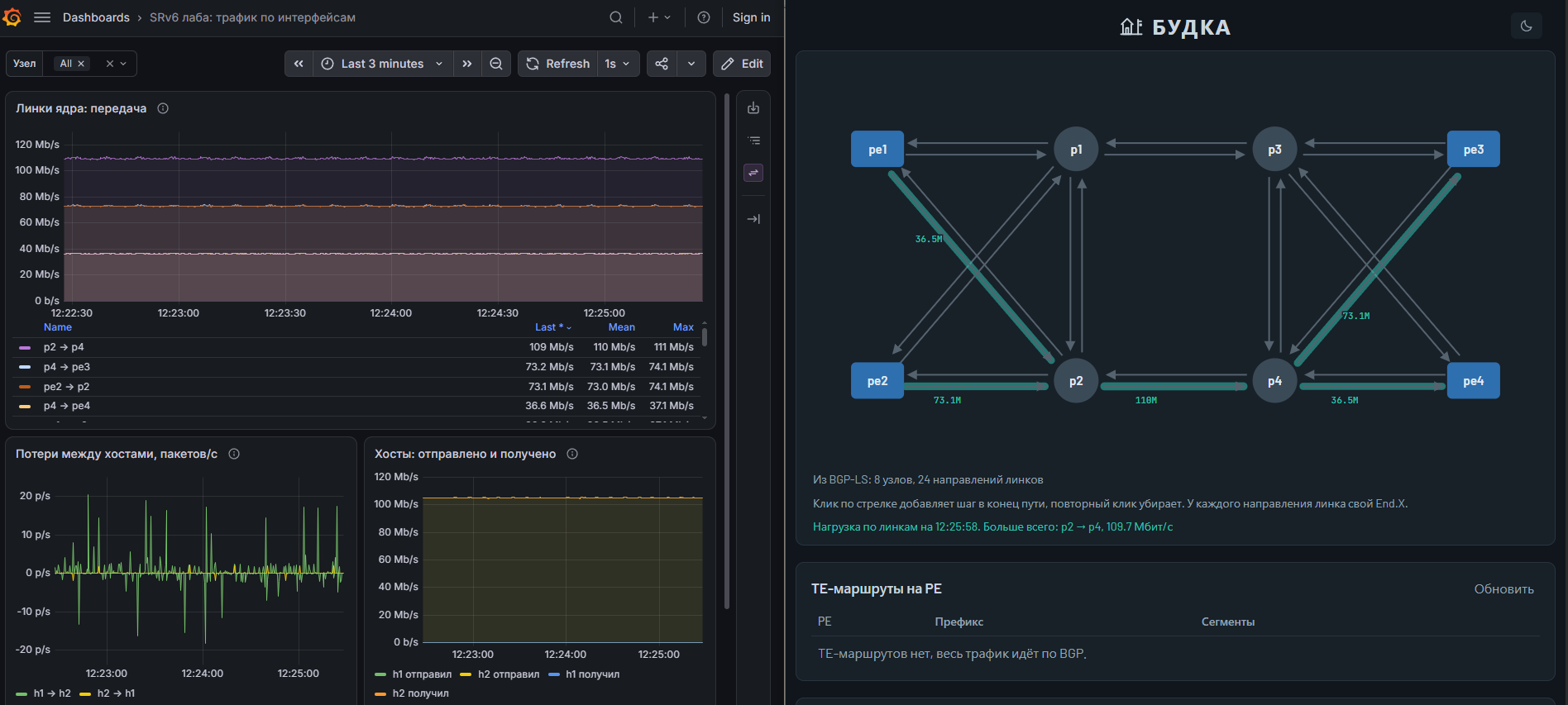

Сначала проверил, что трафик идёт по нижнему плечу: дефолт нагрузка

Всё ровно, пакеты идут по нижнему пути. Можно включать наш скрипт.

likeabus@DESKTOP-BEF0PVR:~/srv6-frr-lab$ bash te/failover.sh
Узлы под тестом: pe1 (аплинки: eth1 eth2, к CE: eth3), p2 (всё: eth1 eth2 eth3 eth4 )
Путь до отказа:
    ce1>pe2 26.3 Мбит/с
    ce1>pe1 78.8 Мбит/с
    h1>ce1 105.0 Мбит/с
    p2>p4 109.6 Мбит/с
    p4>pe4 82.2 Мбит/с
    p4>pe3 27.4 Мбит/с
    pe1>p2 82.2 Мбит/с
    pe2>p2 27.4 Мбит/с
    pe3>ce2 26.3 Мбит/с
    pe4>ce2 78.8 Мбит/с
    ce2>h2 105.1 Мбит/с

=== Отказ аплинка: pe1 теряет линк eth1 в ядро
--- ломаю в 13:00:30.428
    потери на отказе:  без потерь
--- чиню в  13:01:10.572
    потери на возврате: без потерь

=== Отказ даунлинка: pe1 теряет линк eth3 к CE
--- ломаю в 13:01:23.144
    потери на отказе:  3 пакетов, связи не было 100 мс
--- чиню в  13:02:01.320
    потери на возврате: без потерь

=== Отказ обоих аплинков: pe1 остаётся без ядра
--- ломаю в 13:02:16.598
    потери на отказе:  без потерь
--- чиню в  13:02:51.826
    потери на возврате: без потерь

=== Отказ коробки: на p2 гаснут все линки
--- ломаю в 13:03:07.190
    потери на отказе:  467982 пакетов, связи не было 200 мс
--- чиню в  13:03:47.513
    потери на возврате: без потерь

=== Отказ PE целиком: на pe1 гаснут все линки
--- ломаю в 13:03:58.936
    потери на отказе:  366 пакетов, связи не было 100 мс
--- чиню в  13:04:39.183
    потери на возврате: 83598 пакетов, связи не было 100 мс

=== Зависание: линки p2 подняты, но пакеты пропадают
--- ломаю в 13:04:54.565
    потери на отказе:  254741 пакетов, связи не было 200 мс
--- чиню в  13:05:34.861
    потери на возврате: без потерь

likeabus@DESKTOP-BEF0PVR:~/srv6-frr-lab$

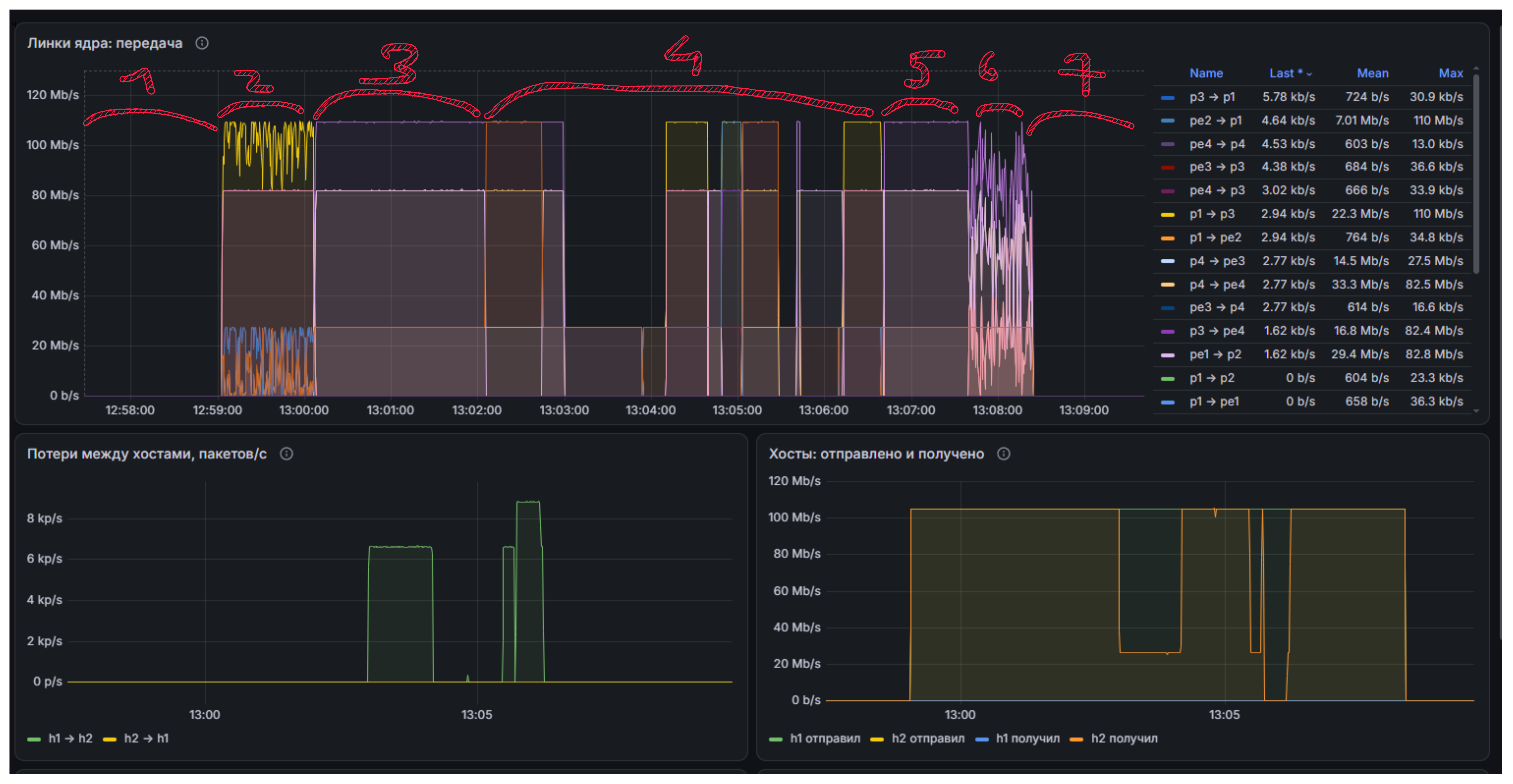

А вот что рисует нам наша графана: дефолт нагрузка

1 - трафика нет
2 - просто запустил iperf, распределяются по ECMP
3 - выбрал нижнее плечо, приоритет ушёл на него
4 - тестирую отказы
5 - тесты завершили и трафик опять вернулось на приоритетное нижнее плечо
6 - убрал приоритет и всё снова балансируется по ECMP
7 - выключил iperf, трафика нет

Теперь надо сравнить пункт 4 (тесты) с тем, что было в консоли.

Эту задачу тоже можно смело доверять нашему рабу, вот такую табличку в итоге составил:

Сценарий Потеряно пакетов Время без трафика Причина
Аплинк pe1 (eth1 → p1) 0 0 второй аплинк eth2 → p2 подхватил сразу
Даунлинк pe1 (eth3 → CE) 3 ~100 мс CE1 переключился на pe2 по BGP
Оба аплинка pe1 0 0 CE1 весь трафик ушёл на pe2
Коробка p2 468K ~40 с IS-IS ждёт hold-time, нет BFD
PE целиком, отказ 366 ~100 мс CE1 переключился на pe2
PE целиком, возврат 84K ~30 с локатор pe3 возвращается в таблицу не сразу
Зависание p2 (netem) 255K ~30 с то же: IS-IS ждёт hold-time

В общем, там где интерфейс оставался в up - очевидно были проблемы, BFD нет же, ну и приятно то, что все переключения где явно падали линки прошли практически без потерь.

Включим BFD и проверим ещё раз.

for n in p1 p2 p3 p4 pe1 pe2 pe3 pe4; do sed -i 's/^bfdd=no$/bfdd=yes/' te/$n/daemons;
sed -i 's/^ ipv6 router isis 1$/ ipv6 router isis 1\n isis bfd/' te/$n/frr.conf

пускаем снова на скрипт:

likeabus@DESKTOP-BEF0PVR:~/srv6-frr-lab$ bash te/failover.sh
Узлы под тестом: pe1 (аплинки: eth1 eth2, к CE: eth3), p2 (всё: eth1 eth2 eth3 eth4 )
Путь до отказа:
    p4>pe3 82.2 Мбит/с
    p4>pe4 27.4 Мбит/с
    pe4>ce2 26.3 Мбит/с
    ce1>pe1 26.3 Мбит/с
    ce1>pe2 78.8 Мбит/с
    ce2>h2 105.1 Мбит/с
    h1>ce1 105.2 Мбит/с
    p2>p4 109.6 Мбит/с
    pe1>p2 27.4 Мбит/с
    pe2>p2 82.3 Мбит/с
    pe3>ce2 78.8 Мбит/с

=== Отказ аплинка: pe1 теряет линк eth1 в ядро
--- ломаю в 14:07:52.798
    потери на отказе:  без потерь
--- чиню в  14:08:30.462
    потери на возврате: без потерь

=== Отказ даунлинка: pe1 теряет линк eth3 к CE
--- ломаю в 14:08:45.737
    потери на отказе:  без потерь
--- чиню в  14:09:22.190
    потери на возврате: без потерь

=== Отказ обоих аплинков: pe1 остаётся без ядра
--- ломаю в 14:09:37.481
    потери на отказе:  без потерь
--- чиню в  14:10:15.102
    потери на возврате: без потерь

=== Отказ коробки: на p2 гаснут все линки
--- ломаю в 14:10:30.400
    потери на отказе:  151856 пакетов, связи не было 200 мс
--- чиню в  14:11:10.692
    потери на возврате: без потерь

=== Отказ PE целиком: на pe1 гаснут все линки
--- ломаю в 14:11:22.548
    потери на отказе:  77 пакетов, связи не было 100 мс
--- чиню в  14:12:02.326
    потери на возврате: 27852 пакетов, связи не было 100 мс

=== Зависание: линки p2 подняты, но пакеты пропадают
--- ломаю в 14:12:17.686
    потери на отказе:  7821 пакетов, связи не было 200 мс
--- чиню в  14:12:53.543
    потери на возврате: 6921 пакетов, связи не было 100 мс

likeabus@DESKTOP-BEF0PVR:~/srv6-frr-lab$

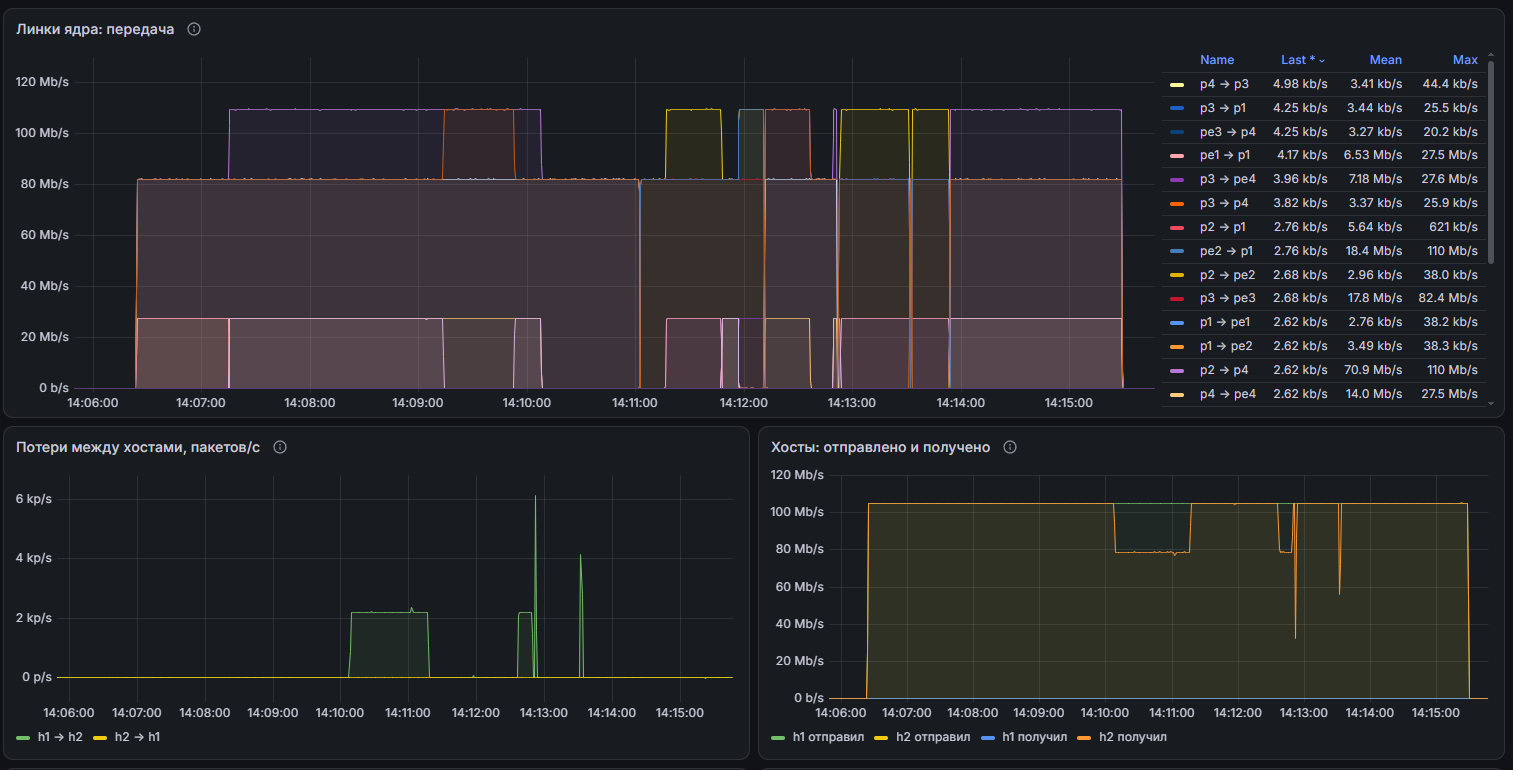

ок, прошло, что в графане теперь: с бфд нагрузка

отдадим Клоду поанализировать:

Сценарий Было (без BFD) Стало (с BFD)
Аплинк pe1 0 0
Даунлинк pe1 3 пак. 0
Оба аплинка pe1 0 0
Коробка p2 468K пак. 152K пак.
pe1 целиком, отказ 366 пак. 77 пак.
pe1 целиком, возврат 84K пак. 28K пак.
Зависание p2 255K пак. 7,8K пак.

BFD сильно улучшил картину, у меня в среднем iperf выдаёт где-то 8 kpps, т.е. если потерялось 7.6К пакетов, считай не было связи 1 секунду, ну неплохо. Но всё равно есть вот эти пара тестов, где потери сохранились:

  • отказ p2, 152к пакетов / 8 kpps = 19 секунд
  • отказ pe1, 28к пакетов / 8 kpps = 3,5 секунды

Можно конечно просто списать всё это на чрезмерную виртуальность моей лабы, ну WSL внутри которого containerlab и вот там внутри отказ в несколько секунд…, но я конечно же поковырялся…)

В общем, посидел ещё какое-то время, нашёл в чем была проблема с этими двумя отказами.

С P2, она заключалась в том, что ISIS долго сходился. По дефолту 5 секунд и вот это время соседи ждали, чтобы отдать анонсы. В итоге локаторы не приходили и получается префиксы то по VPNv4 есть, а упаковывать некуда, ну и вот дропы. Вот и всё.

А с PE1, суть была в том, что линки до CE1 поднимались раньше, чем линки в сторону P. PE1 на себя притягивал трафик и успешно его блекхолил. Тут пока что решил оставить текущие 3.5 секунды, кажется не супер критично для моей лабы.

Вариантов было несколько, я выделил вот такие 4:

  • включить что-то для контроля состояния uplink и downlink, типа monitor-link в Huawei, но в FRR такого нет, т.к. он не управляет интерфейсами;
  • сделать какой-то банальный carrier-delay, просто держать линк в сторону CE неактивным после поднятия, на протяжении 60 секунд к примеру. Аналогично пункту выше - FRR не умеет;
  • запилить какой-то кастомный агент, который будет мониторить состояние линков и дальше реагировать. Не захотел, ну просто не вижу смысла, можно сделать и будет работать, но не хочу;
  • и последний вариант, который ещё я подумал, это поправить таймеры в isis. Там стоит дефолт в 5 секунд, так вот просто выставить чуть агрессивней схождение внутри ядра, тогда и маршруты от других PE быстрее дойдут. Ну и это легко и просто, поэтому его и сделал.

Вот так:

lsp-timers gen-interval 1 refresh-interval 900 max-lifetime 1200

Если бы мы говорили про прод, то я бы выбрал вариант 3. Сделал бы отдельного агента и не менял дефолтные таймеры, а ещё лучше если бы это была полноценная коробка и тогда вообще включить monitor-link, самый понятный и адекватный вариант.

Так, ну вот тут снизили в общем таймеры и уже эта история будет сильно быстрее, как минимум на сходимость с p2 точно мы повлияем.

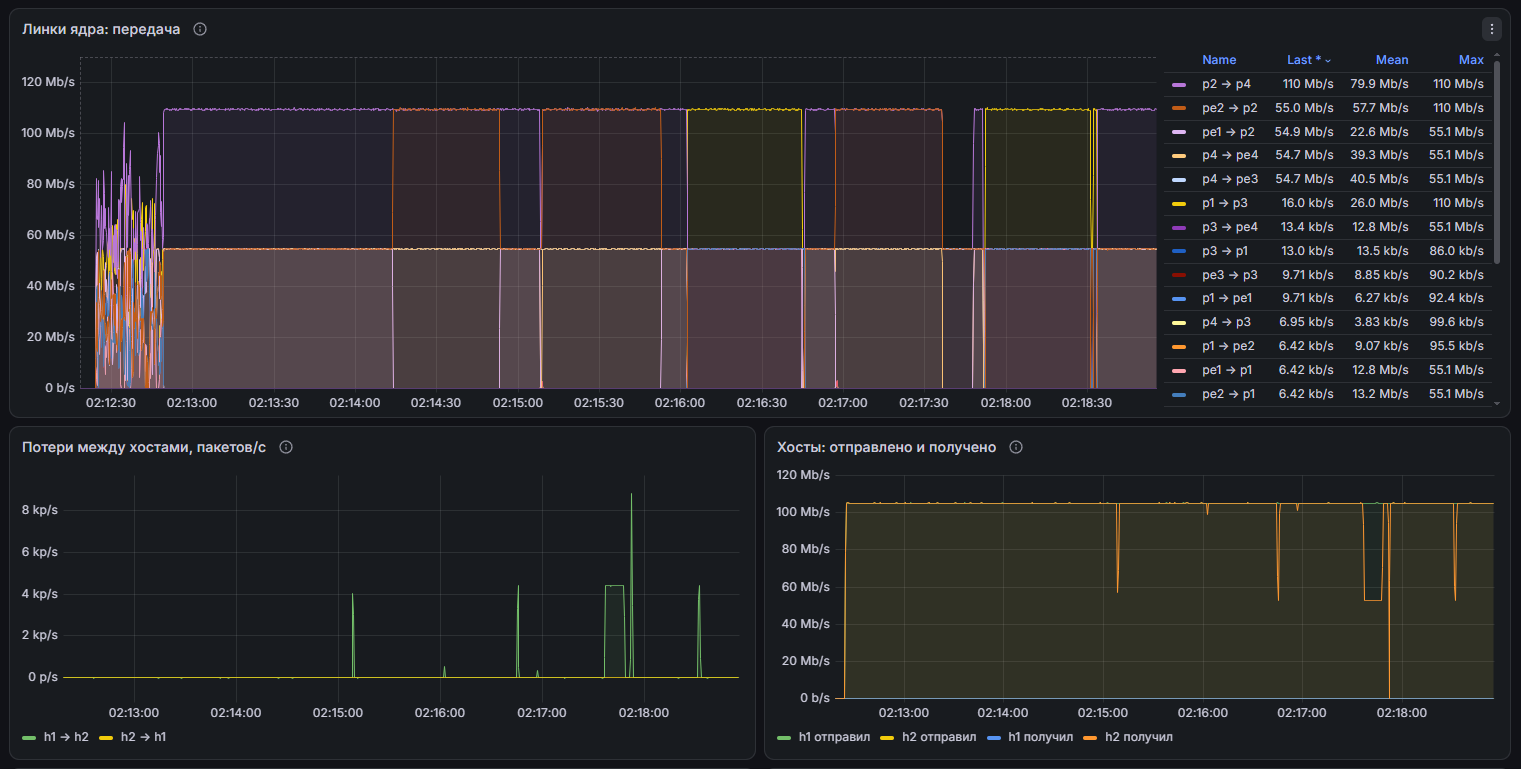

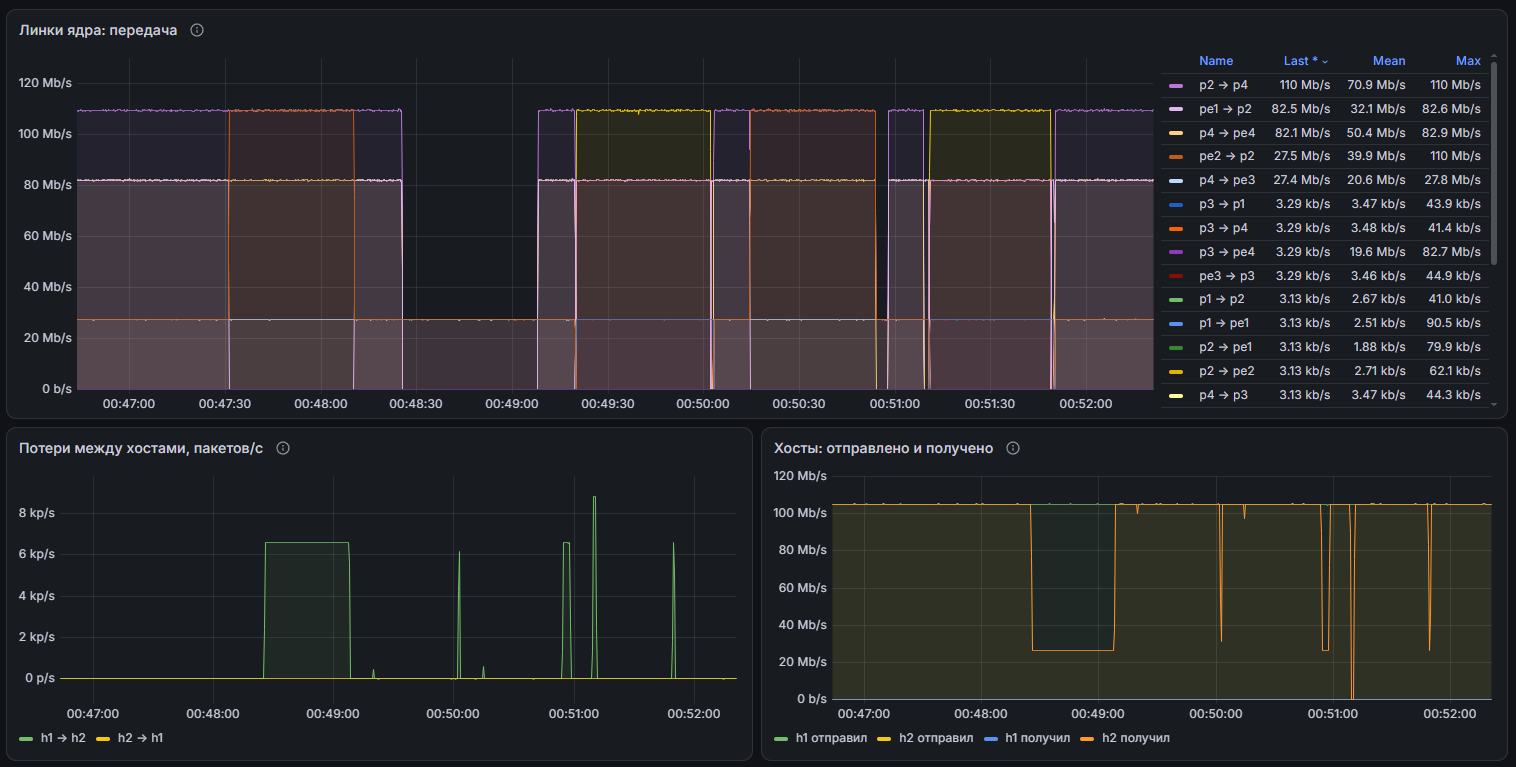

Повторяем тест и смотрим, что там:

likeabus@DESKTOP-BEF0PVR:~/srv6-frr-lab$ bash te/failover.sh

=== Отказ аплинка: pe1 теряет линк eth1 в ядро
--- ломаю в 00:46:30.327
    потери на отказе:  без потерь
--- чиню в  00:47:09.727
    потери на возврате: без потерь

=== Отказ даунлинка: pe1 теряет линк eth3 к CE
--- ломаю в 00:47:25.006
    потери на отказе:  4 пакетов, связи не было 100 мс
--- чиню в  00:48:03.536
    потери на возврате: без потерь

=== Отказ обоих аплинков: pe1 остаётся без ядра
--- ломаю в 00:48:18.807
    потери на отказе:  без потерь
--- чиню в  00:48:58.282
    потери на возврате: 281497 пакетов, связи не было 100 мс

=== Отказ коробки: на p2 гаснут все линки
--- ломаю в 00:49:13.608
    потери на отказе:  235 пакетов, связи не было 100 мс
--- чиню в  00:49:52.139
    потери на возврате: 5265 пакетов, связи не было 100 мс

=== Отказ PE целиком: на pe1 гаснут все линки
--- ломаю в 00:50:07.533
    потери на отказе:  312 пакетов, связи не было 100 мс
--- чиню в  00:50:46.231
    потери на возврате: 25158 пакетов, связи не было 100 мс

=== Зависание: линки p2 подняты, но пакеты пропадают
--- ломаю в 00:51:01.580
    потери на отказе:  14953 пакетов, связи не было 100 мс
--- чиню в  00:51:40.997
    потери на возврате: 6780 пакетов, связи не было 100 мс

likeabus@DESKTOP-BEF0PVR:~/srv6-frr-lab$

Ну и наша графана: с исис таймерами нагрузка

Да ёбаный-корёбаный. Сколько можно… Снова у нас потери измеряются в сотнях тысяч…

Пошёл снова изучать, причем, вот вы думаете хули там ковырять. Кинул в клода и пошёл пить пиво, так вот хер там. Он не вдупляет что происходит. Ну точнее, он может что-то сравнивать, что-то там анализировать, но за ним глаз да глаз. Там буквально через пару хопов начинается уже предложения по разработке своей NOS или чего-то похожего.

Короче, в целом проблема грубо говоря ясна, где-то на PE1 блекхолится снова трафик. Ну и т.к. прикол с ISIS мы уже починили, то наверняка же остался такой же, только с BGP.

Смотрим че там вообще:

likeabus@DESKTOP-BEF0PVR:~/srv6-frr-lab$ sudo docker exec clab-srv6-lab2-pe1 vtysh -c "show bgp vrf RED ipv4 unicast 10.2.0.0/24"
BGP routing table entry for 10.2.0.0/24, version 8
Paths: (4 available, best #1, vrf RED)
  Advertised to peers:
  192.168.11.1
  Imported from 13:100:10.2.0.0/24
  65002
    10.255.0.13 from 0.0.0.0 (10.255.0.11) vrf default(0) announce-nh-self
      Origin incomplete, metric 0, localpref 100, valid, sourced, local, multipath, best (Neighbor IP)
      Extended Community: RT:65000:100
      Originator: 10.255.0.13, Cluster list: 10.255.0.1
      Remote labels: 16
      Remote SID: fc00:13::, sid structure=[40 24 16 0 16 64]

Это маршрут от RR в момент отказа, то есть он должен его признать то invalid. Ему то надо упаковать в Remote SID, а его нет вообще:

likeabus@DESKTOP-BEF0PVR:~/srv6-frr-lab$ sudo docker exec clab-srv6-lab2-pe1 ip -6 route show fc00:13::/64
likeabus@DESKTOP-BEF0PVR:~/srv6-frr-lab$

Ну и тут вот косяк происходит, он видимо считает, что маршрут валидный, т.к. сессия до RR живая - hold timer дефолтный в 180 секунд. Плюс проверки на next-hop никакой нет. По идее было бы неплохо, если бы он проверил возможность дотянуться до Remote SID, но увы… FRR не умеет.

Я для себя так это описал:

  • маршрут валидный
  • анонс уходит в CE1
  • трафик приходит на PE1
  • PE1 не знает во что его упаковывать и дропает

Короче, решение - натянуть BFD до RR.

Делаем.

router bgp 65000
 neighbor RR bfd

и проверяем

sudo docker exec clab-srv6-lab2-pe1 vtysh -c "show bfd peers brief"

Session count: 4
SessionId  LocalAddress    PeerAddress     Status
=========  ============    ===========    ======
4137436323 fc00::11        fc00::1        up
1758617092 fc00::11        fc00::3        up
4094756354 fe80::a8c1:...  fe80::a8c1:... up
629036176  fe80::a8c1:...  fe80::a8c1:... up

есть +2 сессии, кажется мы готовы…

Ладно, ДАВАЙТЕ В ПОСЛЕДНИЙ РАЗ, меня зовут Питер Паркер… (с)

Прогоняем ещё раз все наши тесты.

Остановил трафик, запустил снова, переключил на нижнее плечо, пробую отказ.

likeabus@DESKTOP-BEF0PVR:~/srv6-frr-lab$ bash te/failover.sh

=== Отказ аплинка: pe1 теряет линк eth1 в ядро
--- ломаю в 02:13:11.012
    потери на отказе:  без потерь
--- чиню в  02:13:49.792
    потери на возврате: без потерь

=== Отказ даунлинка: pe1 теряет линк eth3 к CE
--- ломаю в 02:14:04.996
    потери на отказе:  2 пакетов, связи не было 100 мс
--- чиню в  02:14:44.396
    потери на возврате: без потерь

=== Отказ обоих аплинков: pe1 остаётся без ядра
--- ломаю в 02:14:58.881
    потери на отказе:  3584 пакетов, связи не было 100 мс
--- чиню в  02:15:38.285
    потери на возврате: без потерь

=== Отказ коробки: на p2 гаснут все линки
--- ломаю в 02:15:52.638
    потери на отказе:  262 пакетов, связи не было 200 мс
--- чиню в  02:16:32.184
    потери на возврате: 4084 пакетов, связи не было 100 мс

=== Отказ PE целиком: на pe1 гаснут все линки
--- ломаю в 02:16:47.546
    потери на отказе:  170 пакетов, связи не было 100 мс
--- чиню в  02:17:26.174
    потери на возврате: 26258 пакетов, связи не было 100 мс

=== Зависание: линки p2 подняты, но пакеты пропадают
--- ломаю в 02:17:41.547
    потери на отказе:  6529 пакетов, связи не было 200 мс
--- чиню в  02:18:20.984
    потери на возврате: 4524 пакетов, связи не было 100 мс

likeabus@DESKTOP-BEF0PVR:~/srv6-frr-lab$

вот графана: с бфд до рр

Сводная таблица всех тестов:

Сценарий Без BFD + BFD + gen-interval + BFD к RR
Аплинк pe1 0 0 0 0
Даунлинк pe1 3 0 4 2
Оба аплинка pe1 0 0 281K 3584
Коробка p2 468K 152K 235 262
pe1 целиком, отказ 366 77 312 170
pe1 целиком, возврат 84K 28K 25K 26K
Зависание p2 255K 7,8K 15K 6529

Найс.
Потери практически ушли и остались совсем незначительные. Самые заметные - это всё то же восстановление PE1, когда линк в CE1 поднимается быстрее, чем собирается всё в ядре.
По-хорошему надо идти и делать того самого агента, нууу, может быть… когда-нибудь)

Что в итоге?

  • докинули мониторинг
  • добавили ноды с iperf
  • превратили контроллер в БУДКУ
  • включили балансировку по flow label
  • прогнали тесты, помучали немного коробки
  • добавили BFD и чуть поправили таймеры в ISIS

ну в общем вот, нормальные выходные)

лаба всё там же, можно смело ковырять https://github.com/like-a-bus/srv6-frr-lab.
