MST в Linux
Когда-то давно общался с коллегой на тему всякого разного и в ходе беседы, он как-то вскользь сказал, “А в линуксе же кроме дефолтного STP ничего
не поддерживается, ну вот я и…”.
Дальше уже ничего слышно не было. Как это не поддерживается? GENEVE мы умеем, а MST нет?… на что получил положительный ответ и примечание,
что по крайней мере такое было в какой-то относительно свежей версии Debian.
Короче, решил покопаться сам, почему-то мне казалось, что это де-факто стандарт и такое должно там быть.
Ну и покопался, вот мои копания в виде статейки. Добро пожаловать под кат.
Справка. Что такое MST.
MST (или multiple spanning tree protocol) - это вариант привычного всеми spanning tree, только чуть поинтереснее. Можно собирать более сложную конструкцию, к тому же это открытый стандарт, поддерживается многими.
Вот тут ещё можно что-то почитать - xgu.ru
Ну и как вариант, посмотреть видосы Иннокентия, там норм - https://www.networkeducation.ru/video/view/cisco-switch-2-1/mst
В общем такая штука, которая позволяет нам избежать петель внутри никому не нужного L2. Удобная и иногда всё-таки нужная.
Первый взгляд на проблему.
Сначала пошёл гуглить. Просто искать STP в Linux.
Выяснилось следующее, в Linux действительное долгое время не было никакой поддержки ничего, кроме ванильного STP 802.1d.
Хм, прикол конечно. На всяких NOS есть же MST, а там ведь Linux…
Оказалось, что все они используют какие-то опенсорсные проекты.
Вот что я нашёл в порядке очередности:
- https://github.com/mstpd/mstpd - именно она фигурирует в различных популярных сетевых штуках, типа OcNOS, Cumulus Linux и т.д.
- https://github.com/adigostin/mstp-lib - ещё одна самописная библиотека для поддержки MST, где применяется не нашёл, но и не искал особо.
Возможно, есть что-то ещё, но я уже не стал копаться.
На самом деле тут статью можно было бы закончить, т.к. mstpd более чем покрывает все запросы, но нет :)
Так, ну это всё не родное же. Т.е. в ядре по умолчанию не будет. Всё равно ощущения странного не покидает, продолжил поиск…
Не буду расписывать гугления, MST нашёлся.
Вот тут - https://lore.kernel.org/netdev/20220323180738.3978487-1-kuba@kernel.org/.
Поддержку добавили в 2022 году.
Не знаю как вы, а я люто кайфанул. Нашлось же, вот оно, поддерживается. Всего-то надо, чтобы ядро было версии 5.18 и выше.
Думаете на этом всё? Хых. Увы. Идём дальше.
Первые попытки использования MST в Linux
Естественно, когда я узнал что и как, решил сразу идти и пробовать.
Ссылка выше говорит, что MST добавлено в 5.18, т.е. всё что выше будет поддерживать. Плюс, т.к. это модуль внутри пакета iproute2,
то нужно чтобы и он был актуальной версии, начиная с 6.1.0.
Скачал последнюю версию Ubuntu, поставил и смотрю…
> root@localhost:~# uname -a
> Linux localhost.localdomain 6.13.6-200.fc41.x86_64 #1 SMP PREEMPT_DYNAMIC Fri Mar 7 21:33:48 UTC 2025 x86_64 GNU/Linux
> root@localhost:~#
> root@localhost:~# ip -V
> ip utility, iproute2-6.13.0
> root@localhost:~#
Все версии выше требуемых, должно работать. Однако, если ввести “bridge mst”, то вот что получаем:
> root@localhost:~# bridge mst
Object "mst" is unknown, try "bridge help".
root@localhost:~#
Не поддерживается в общем.
Странно, вроде всё должно быть, но нет. Ладно, подумал может дело в самой сборке, ну типа Ubuntu не для этого и попробовать нужно что-то более серверное - Debian.
Поставил Debian 12 и смотрю что там. В общем там тоже самое. Uname говорит, что версия ядра 6.1, меньше, чем в Ubuntu, но больше, чем требуется. Плюс для нас важно, чтобы именно пакет iproute2 был актуальной версии, а они что на убунте, что на дебиане правильные.
Интересно, должно же быть, а нет…
Не буду в общем вас мучать. Скажу сразу, правдами и неправдами, дипсиками и дикпиками, но всплыла дефолтная база любого линукса, которая гласит:
“В линукс, вы можете настроить всё что угодно :)
И ВЫ БЛЯТЬ БУДЕТЕ ЭТО НАСТРАИВАТЬ!…”
Ну в общем, тут тоже самое…
- версия kernel актуальная? да, актуальная.
- iproute2 стоит актуальный? да, актуальный.
- А mst в нём нет? Нет, в нём mst нет.
- А если смотреть сорсы, то там есть mst? да, есть.
кажется вы уже поняли что к чему…
Попытка пересобрать ядро с включенным MST…
В общем, добавить то MST добавили, но в сборках ядра его нет. Поэтому первым вариантом в голову пришла попытка пересобрать ядро,
благо чатыгпт и дипсики под рукой, можно ими пытаться что-то делать, хоть и с трудом…
В целом процесс не сложный, опишу его на всякий, больше для себя, чтобы в будущем не забыть..
Ставим нужные пакеты, они понадобятся потом при сборке. Я их сначала не поставил и добирал по мере ошибок, ну сейчас уже не будем это проходить и сразу все поставим:
> apt install git build-essential libncurses-dev bison flex libssl-dev
Дальше берём исходники. В них к слову я на всякий случай проверил и нашёл нужный пакет (https://web.git.kernel.org/pub/scm/linux/kernel/git/stable/linux.git/tree/net/bridge/br_mst.c)
>git clone --depth 1 --branch master https://git.kernel.org/pub/scm/linux/kernel/git/stable/linux.git
После этого, идём в созданную директорию и запускаем процесс сборки:
>cd linux/
>make menuconfig

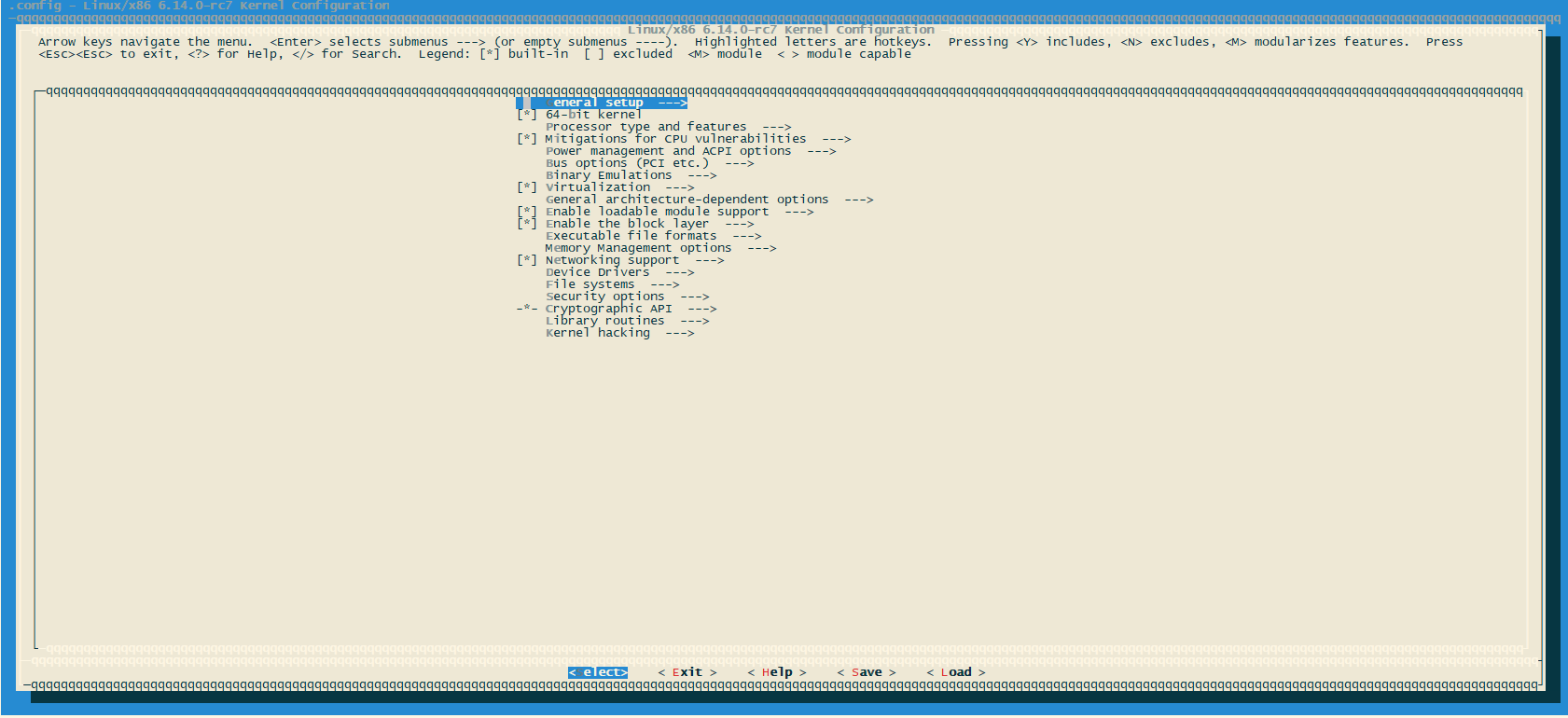

Будет вот такое меню:
Честно говоря, в какой-то момент возникло ощущение, что мне снова 10 лет и я ставлю свой первый red hat… даже ради него стоило это всё пройти…

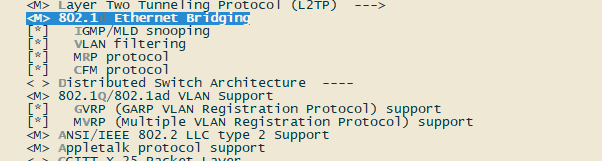

В общем в меню идём по шагам - Networking support > Networking Options > “ищём что-то на тему 802.1s или MST или Multiple Spanning Tree…”
Как видите ничего нет.
Было грустно.
Очень грустно. Я уже думал что вот, но нет, не вот.
Ладно, похер. Го дальше.
Попытка установить только MST из сорсов…
На всякий опять опишу все шаги.
Как я уже говорил, MST включен внутрь пакета iproute, так что его и будем клонировать:
>git clone git://git.kernel.org/pub/scm/network/iproute2/iproute2.git
> cd iproute2
Собираем конфиг:
> ./configure
Ок, Makefile готов, можно продолжать:
> make
Собрали, осталось установить:
> make install
Done.
Проверяем.
> root@debian-1:/usr/src/linux# bridge help
Usage: bridge [ OPTIONS ] OBJECT { COMMAND | help }
bridge [ -force ] -batch filename
where OBJECT := { link | fdb | mdb | mst | vlan | vni | monitor }
OPTIONS := { -V[ersion] | -s[tatistics] | -d[etails] |
-o[neline] | -t[imestamp] | -n[etns] name |
-com[pressvlans] -c[olor] -p[retty] -j[son] }
root@debian-1:/usr/src/linux#
root@debian-1:/usr/src/linux#
Че. MST появился? Да ну нахер.
>root@debian-1:/usr/src/linux# bridge mst show
>port msti
>root@debian-1:/usr/src/linux#
Правда появился…
Тут уровень дофамина практически дошёл до пика и я думал, что всё, на этом надо заканчивать. Но противный голос внутри, сказал “так хули ты его только включил, может он не работает… хых”
Ну да, спорить было сложно…
Попытка настройки и проверки MST
Дальше не буду писать всю боль, потому что её было много. Напишу только последовательность действий.
Т.к. речь идёт по spanning tree, то нужен бридж. Делаем:
> ip link add name br0 type bridge
> ip link set br0 up
Чтоб удобней сидеть на нём, поднял там IP
> ip addr add 192.168.50.77/24 dev br0
который к слову не работал, пока я не поправил MAC руками на аналогичный тому, который у меня на основном интерфейсе…:
> ip link set dev br0 address 08:00:27:bd:17:b0
После этого добавил физический интерфейс в наш бридж:
> ip link set enp0s3 master br0
На этом этапе всё поднялось и уже стал доступен br0 через ssh, поэтому IP с основного можно убирать:
> ip addr del 192.168.50.76/24 dev enp0s3
Ну и на последок добавляем дефолт, а вдруг…
> ip route add default via 192.168.50.1 dev br0
Чистим ARP и проверяем:
>ip neigh flush all
> ip neig
192.168.50.1 dev br0 lladdr 08:bf:b8:e7:4c:3c STALE
Ну ок, бридж готов.
На всякий проверим:
>root@debian-1:/usr/src/linux# bridge link show
2: enp0s3: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 master br0 state forwarding priority 32 cost 5
Проверяем статусы STP и MST:
> root@debian-1:~# ip -j -p -d link show br0 | grep -E 'stp|mst'>
>"stp_state": 0,
> "mst_enabled": 0,
root@debian-1:~#
0 - всё выключено. Ок, не вопрос, включаем:
>root@debian-1:~#
>root@debian-1:~# ip link set br0 type bridge stp_state 1
>root@debian-1:~# ip link set br0 type bridge mst_enabled 1
>root@debian-1:~#
Проверяем:
>root@debian-1:~#
>root@debian-1:~# ip -j -p -d link show br0 | grep -E 'stp|mst'
"stp_state": 1,
"mst_enabled": 1,
> root@debian-1:~#
Включилось.
Дальше посмотрим что у нас с настройками MST.
>root@debian-1:/usr/src/linux# bridge mst show
>port msti
ничего не поменялось. Настроим немного..:
> bridge mst set dev enp0s3 msti 0 state forwarding
Проверяем:
>root@debian-1:/usr/src/linux# bridge mst show
>port msti
>enp0s3 0
> state forwarding
>root@debian-1:~#
Опа, работает.

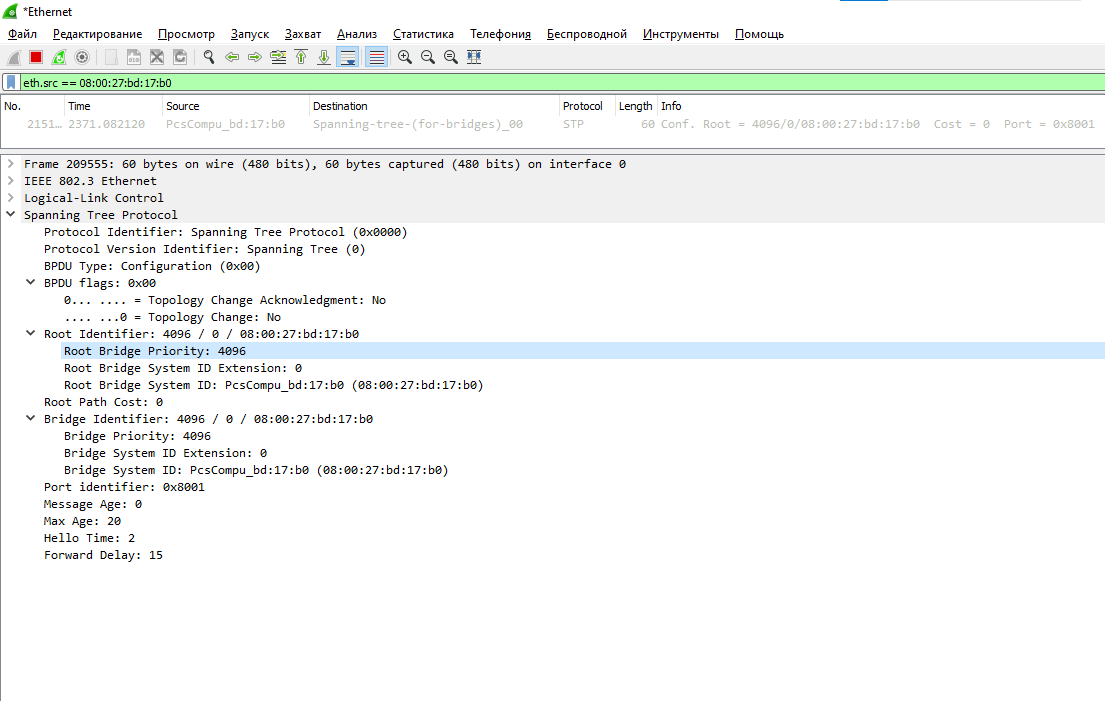

Пойдём смотреть что же он там отправляет…
Мде. не густо. Всё тот же STP…
Ну а может оно просто не работает, когда один интерфейс и то физический?
Ок, пробуем дальше.
Создаём ещё 2 интерфейса, уже сабы к основному, но с тегами:
>ip link add link enp0s3 name enp0s3.10 type vlan id 10
>ip link add link enp0s3 name enp0s3.20 type vlan id 20
Не забываем включить:
>ip link set enp0s3.10 up
>ip link set enp0s3.20 up
Привязываем к бриджу:
>ip link set enp0s3.10 master br0
>ip link set enp0s3.20 master br0
Добавляем их в другие инстансы:
>bridge mst set dev enp0s3.10 msti 1 state forwarding
>bridge mst set dev enp0s3.20 msti 2 state forwarding
Настраиваем новые интерфейсы + влан внутри бриджа:
>bridge vlan add dev enp0s3.10 vid 10 pvid untagged
>bridge vlan add dev enp0s3.20 vid 20 pvid untagged
>bridge vlan global set vid 10 dev enp0s3.10 msti 1
>bridge vlan global set vid 20 dev enp0s3.20 msti 2
Ну уже почти всё…
Включаем MST на наших новых интерфейсах:
>bridge mst set dev enp0s3.10 msti 1 state forwarding
>bridge mst set dev enp0s3.20 msti 2 state forwarding
Вроде всё. Проверяем:
root@debian-1:/usr/src/linux#
root@debian-1:/usr/src/linux# bridge mst show
port msti
enp0s3 0
state forwarding
enp0s3.10 1
state forwarding
enp0s3.20 2
state forwarding
root@debian-1:/usr/src/linux#
root@debian-1:/usr/src/linux#

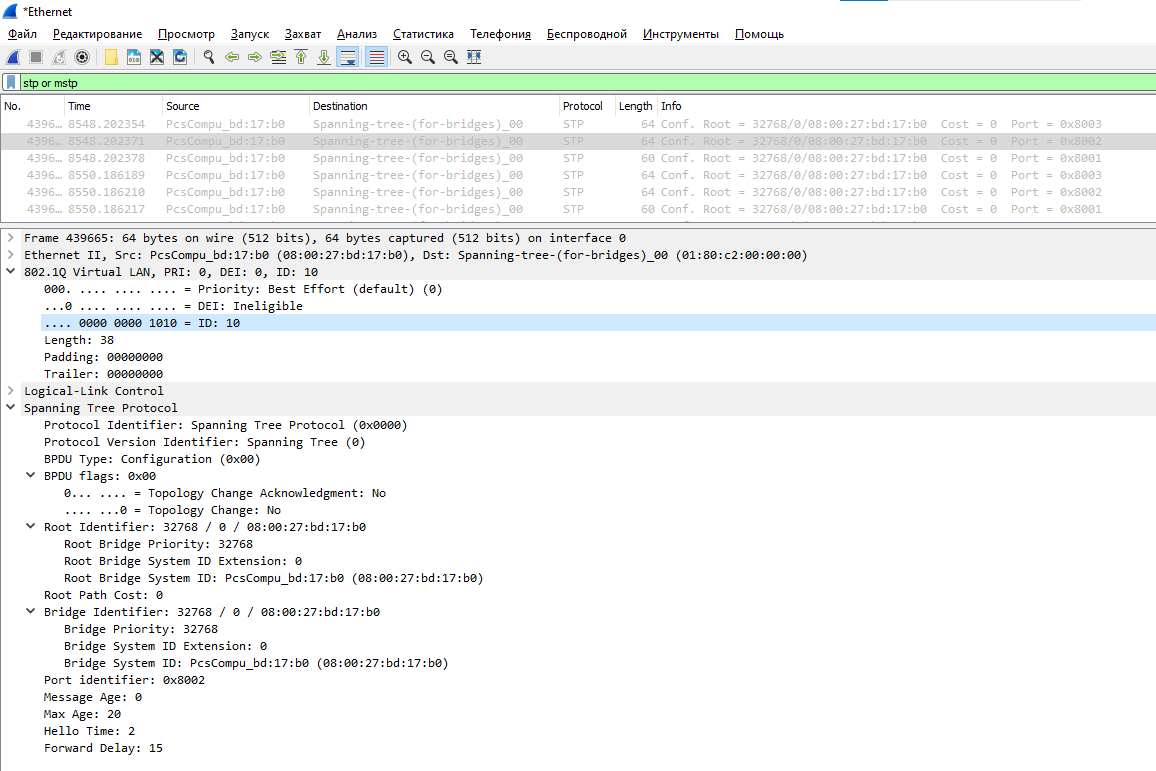

Отлично, вроде как всё поднято и должно работать. Пошли дампить трафик…
Из приятного, теги есть и пакетов действительно стало в 3 раза больше.
Но увы, MST нет. Это всё тот же самый, STP, разве что вот с dot1q тегами сверху…
Вместо заключения.
В общем, как вы поняли, не работает MST пока что. То есть что-то есть, да. И оно будто бы лучше, чем простой STP, по крайней мере вон dot1q поддерживает. Но того, что я ожидал, увы, нет. По крайней мере у меня не получилось.
Как я понял, то эта ветка всё ещё находится в разработке и последний комментарий и апдейт был в июле 2024 года - https://lore.kernel.org/netdev/172047843191.22736.1376042190239326743.git-patchwork-notify@kernel.org/, тогда добавили какие-то основные функции, часть из которых я использовал выше. Вполне возможно, в будущем всё это разовьётся до какого-то полноценного состояния. Пока что, смело можете сразу ставить пакеты, которые были указаны в самом начале статьи, а именно mstpd - другого адекватного варианта для Linux на данный момент нет.
Не знаю, возможно когда-то ещё раз вернусь и покопаюсь дальше, но пока что гештальт закрыт и в целом я неплохо провёл время :)
Надеюсь вы тоже :)
